自粘防水卷材施工技术全解析！

    防企网讯自粘式防水卷材是一种新型防水材料，与同类材料相比，具有施工简便、防水性能好、注重环保等优点。

    自粘式防水卷材与普通防水材料相比，具有如下特点：

    1、常温下冷施工，不需要热熔。施工时只要剥开隔离纸，即可直接铺贴，施工极为方便，可有效缩短工期；

    2、具有较高的撕裂强度，能有效的抵御基层开裂、变形产生的应力对防水系统的破坏；

    3、具有极高的抗穿透、抗冲击性能；

    4、优异的粘结性保证了卷材搭接缝的连续性与密封性；

    5、耐高低温，抗老化，使用寿命长；

    6、在施工方法上：施工工艺完善、简便，可操作性强，劳动强度低；施工速度快、工效高，可确保工期；施工质量容易得到保证，能够满足较高的防水要求。

    工艺原理

    自粘橡胶沥青防水卷材，是以SBS等弹性体沥青为基料，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘），采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘接强度，特制的橡胶自粘层可保证卷材与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能。自粘卷材表面有HDPE，具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产生的应力对防水系统的破坏。

    工艺流程

    1、干铺法

    基层表面清理、修补→涂刷配套的基层处理剂→节点部位粘贴→定位、弹基准线→铺贴自粘性橡胶防水卷材→辊压、排气→收头处理及搭接→组织验收→保护层施工。

    2、湿铺法

    清理基面→湿润基层（如基层湿润无需此项工序）→定位、弹线→搅拌并铺抹水泥浆→铺贴卷材→提浆、排气、晾放→搭接边密封→卷材收头、密封→检查验收。

    施工技术要点

    1、卷材总体铺贴顺序为：

    先高跨，后低跨；同等高度，先远后近；同一立面，从高向低处开始铺贴。

    2、打底涂：

    基面清理干净验收合格后，将专用基层处理剂均匀涂刷在基层表面，涂刷时按一个方向进行，厚薄均匀，不漏底、不堆积，晾放至指触不粘。

    3、弹线、试铺：

    在底涂上按实际搭接面积弹出粘贴控制线，严格按粘贴控制线试铺及实际粘铺卷材，以确保卷材搭接宽度在6～7cm（卷材上有标志）。根据现场特点，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。

    4、节点处理：

    （1）女儿墙部位收口处理：做水泥砂浆时需将墙与屋面交接处阴角抹成半径约50mm的小圆角，基面达到要求后，先涂刷一道聚氨酯防水层，在涂刷均匀后立即贴一层胎体增强层（玻纤布），然后涂刷第二道聚氨酯防水层，与基面粘结牢固，也便于自粘卷材的施工。

    （2）阴阳角及管口部位的处理：阴阳角处须用砂浆做成50mm的圆角，增设防水附加层一道，附加层中设有玻纤布一道。管口与基面交接处，抹好找平层后，预留凹槽，嵌填密封材料，再给管道四周除锈、打光，管口部位的四周500mm范围内设防水附加层，增设玻纤布一道，确保全面达到防水效果。

    5、大面积铺贴卷材：

    大面积粘贴自粘卷材主要有拉铺法和滚铺法两种，在实际施工中，施工人员可根据现场环境、温度、日照等条件，自行确定粘贴方式，但基本的排气、压实、防皱要求仍然相同。

    （1）基本要求：在粘铺卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正。卷材铺贴时，卷材不得用力拉伸。粘贴后，随即用压辊从卷材中部向两侧滚压，排出空气，使卷材牢固粘贴在基层上，卷材背面搭接部位的隔离纸不要过早揭掉，以免污染粘结层或误粘。

    （2）拉铺法：将卷材对准基准线全幅铺开，从一头将卷材（连同隔离纸）揭起，沿卷材幅长中线对折，用裁纸刀将隔离纸边轻轻划开，注意不要划伤卷材，将隔离纸从卷材背面小心撕开一小段约500mm长，两人合力揭掉隔离纸，对准基准线粘铺定位。先将半幅长的卷材铺开就位，拉住揭下的隔离纸均匀用力向后拉，慢慢将剩余半幅长的隔离纸全部拉出，拉铺时注意拉出的隔离纸的完整性，发现撕裂、断裂应立即停止拉铺，将撕裂的隔离纸残余清理干净后，再继续拉铺。

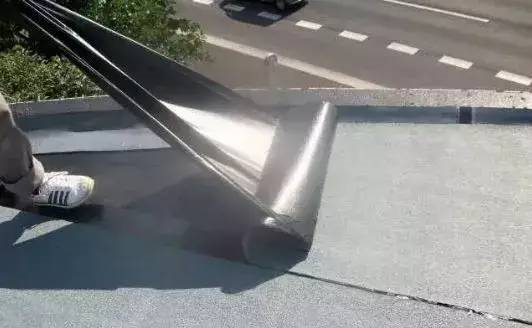

    （3）滚铺法：即掀剥隔离纸与铺贴卷材同时进行。施工时不需要打开整卷卷材，用一根钢管插入成筒卷材中心的纸芯筒，然后由两人各持钢管一端抬至待铺位置的起始端，并将卷材向前展出约500mm，由另一人掀剥此部分卷材的隔离纸，并将其卷到已用过的包装纸芯筒上。将已剥去隔离纸的卷材对准已弹好的基线轻轻摆铺，再加以压实。起始端铺贴完成后，一人缓缓掀剥隔防纸卷入上述纸芯筒上，并向前移动，抬着卷材的两人同时沿基准线向前滚铺卷材。注意抬卷材两人的移动速度要相同、协调。滚铺时不能太松弛；铺完一幅卷材后，用长柄滚刷，由起端开始，彻底排除卷材下面的空气，然后再用大压辊或手持式轻便振动器将卷材压实，粘贴牢固。

    （4）立面和大坡面的铺贴：由于自粘型卷材与基层的粘结力相对较低，在立面或大坡面上，卷材容易产生下滑现象，因此在立面或大坡面上粘贴施工时，宜用手持式汽油喷灯将卷材底面的胶粘剂适当加热后再进行粘贴、排气或辊压。

    （5）大面积卷材排气、压实后，再用手持小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，粘贴牢固。

    （6）接缝粘贴与密封：

    搭接缝粘贴：自粘型卷材搭接处在出厂时留有搭接边，粘接时只需要把隔离纸掀剥即可，搭接宽度一般为6～7cm。

    卷材搭接密封：卷材短边搭接处、卷材收头、管道包裹、异型部位，应采用自粘橡胶沥青防水卷材专用密封膏密封。搭接边密封宽度不小于10cm。

    6、收头固定、封闭：

    卷材四周末端收头伸入凹槽（深20mm×高40mm～60mm的梯形槽）内，金属压条钉牢固，用专用封边膏密封。

    （1）相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平。防水面积很大，必须分阶段施工时，中间过程中临时收头很多，应采用专用密封膏做好临时封闭。

    （2）卷材粘贴后，应采取措施临时遮盖，减少卷材直接暴露而受损伤的机会。将揭下来的有机硅隔离纸反铺在卷材上，此保护纸也可作为防水层与保护层之间的隔离层而继续保留。

    （3）粘贴后，受阳光曝晒，可能会出现轻微表面皱褶、鼓泡，这是正常现象，不会影响其防水性能，并且一经隐蔽即会消失。

    （4）防水层应尽快隐蔽，不宜长时间曝晒。通常应在防水层完工后24小时内隐蔽，若有闭水试验，则隐蔽时间应从闭水试验结束时起算。
